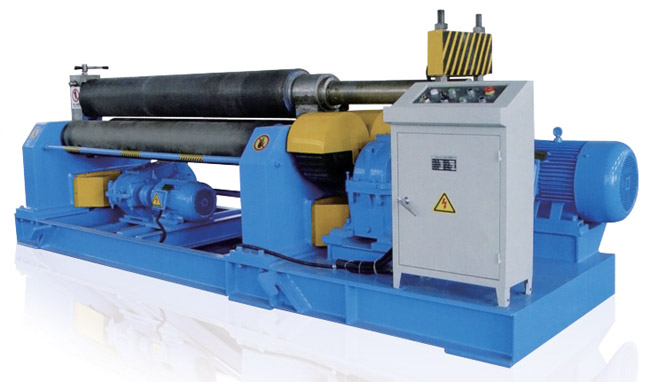

該機屬于機械型三輥卷板機，用于將鋼板卷成圓筒形。

上輥壓下由電機經減速機、傳動輥、蝸輪蝸桿副、絲桿螺母副傳遞動力。卷制傳動通過主電機經主減速機、開式齒輪帶動下輥旋轉，并成為卷板時的主動輥。

由于下輥的標高不變，所以便于進料和操作。、

三輥卷板機主體結構

設備主體結構是由上輥裝置及壓下裝置、下輥裝置、主傳動裝置、翻倒裝置、左右側機架和底座組成。

1、上輥裝置及壓下裝置

上輥裝置由上輥、上輥軸承座等組成。

上輥材質為45#鋼鍛件，調質處理HRC38-42，上輥兩端軸承座安置滑動軸承。

上輥滑動軸承采用SF-2復合材料。

壓下裝置由副電機提供動力，通過減速機、蝸輪蝸桿、絲桿螺母機械傳遞扭矩，帶動上輥上下移動。蝸輪、螺母材質為鋅基合金ZA27；蝸桿材質為45#鍛件，調質處理HB300-400。

2、下輥裝置

下輥裝置由下輥、下輥軸承座、下輥開式齒輪、下輥滑動軸承等組成。下輥為主動輥，通過主傳動輸出齒輪、下輥開式齒輪、傳動扭矩至下輥。

下輥材質為45#鋼鍛件，調質處理HRC38-42；下輥齒輪材質為45#鋼，調質處理HB300-350。

下輥滑動軸承采用SF-2復合材料。

3、主傳動裝置

主傳動裝置由主電機、齒輪減速機、制動器等組成。

4、翻倒裝置

翻倒裝置由倒頭架、插銷等組成。

5、左右側機架、底座

左右側機架、底座為鋼板焊接件，焊后振動時效處理。
