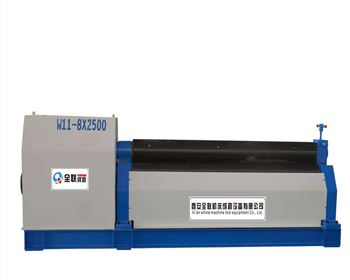

目前，中國制造常用的卷板機控制電器低壓斷路器主要有以下幾個分類：

1、萬能式低壓斷路器

萬能式低壓斷路器又稱敞開式低壓斷路器，具有絕緣襯底的框架結構底座，所有的構件組裝在一起，用于配電網絡的保護。其主要型號有DWl0和DWl5兩個系列。

2、裝置式低壓斷路器

裝置式低壓斷路器又稱塑料外殼式低壓斷路器，是用模壓絕緣材料制成封閉型外殼將所有構件組裝在一起，用做配電網絡的保護和卷板機電動機、照明電路及電熱器等的控制開關。其主要型號有DZ5、DZl0、DZ20等系列。

3、快速斷路器

快速斷路器具有快速電磁鐵和強有力的滅弧裝置，較快動作時間可在0．02s以內，用于半導體整流元件和整流裝置的保護。其主要型號有DS系列。

4、限流斷路器

限流斷路器利用短路電流產生巨大的吸力，使觸點迅速斷開，能在交流短路電流尚未達到峰值之前就把故障電路切斷。用于卷板機短路電流相當大(高達70kA)的電路中。主要型號有DWXl5和DZXl0兩種系列。

另外，中國引進的國外斷路器產品有德國的ME系列、SIEMENS的3WE系列、日本的AE、AH、TG系列、法國的C45、S060系列、美國的H系列等。這些引進產品都有較高的技術經濟指標，通過這些國外先進技術的引進，使中國卷板機斷路器的技術水平達到了一個新的高度，為中國今后開發和完善新一代智能型的斷路器打下了良好的基礎。

卷板機低壓斷路器的結構及工作原理

1.熱脫扣器整定旋鈕；

2.手動脫扣按鈕；

3.脫扣彈簧；

4.手動合閘機構；

5.合閘連桿；

6.熱脫扣器；

7.鎖扣；

8.電磁脫扣器；

9.脫扣連桿；

10，11.動、靜觸點；

12，13.彈簧；

14.發熱元件；

15.電磁脫扣彈簧；

16.調節旋鈕

低壓斷路器的結構原理簡單可靠，手動合閘后，動、靜觸點閉合，脫扣連桿9被鎖扣7的鎖鉤鉤住，它又將合閘連桿，將觸點保持在閉合狀態。發熱元件14與主電路串聯，有電流流過時發出熱量使熱器6的下端向左彎曲，發生過載時熱脫扣器6彎曲到將脫扣鎖鉤推離開脫扣連桿9，顫松開合閘連5桿，動、靜觸點受彈簧3的作用而迅速分開。

電磁脫扣器8有一個匝數很少的線圈與主電路串聯，發生短路時，它使鐵芯脫扣器上嘲吸力大于彈簧的反力，脫扣鎖鉤向左轉動，較后也使觸點斷開。如果要求手動脫扣時，阡按鈕2就可使觸點斷開。

脫扣器都可以對脫扣電流進行整定，這時只要改變熱脫扣器所需要的彎曲程度和電磁踟器鐵芯機構的氣隙大小就可以了。卷板機熱脫扣器和電磁脫扣器互相配合，熱脫扣器擔負主雕的過載保護，電磁脫扣器擔負短路故障保護。當?shù)蛪簲嗦菲饔捎谶^(guò)載而斷開后，應等待2～3min才能重新合閘，以使熱脫扣器回復原位。平面磨床用接觸器的選擇與使用卷板機低壓斷路器的主要觸點由耐壓電弧合金(如銀鎢合金)制成，采用滅弧柵片加陶瓷罩來熄滅電弧。

以上就是西安全聯機床成套設備有限公司為您帶來的卷板機控制電器低壓斷路器的常用分類及工作原理淺析的相關資訊，相信各位伙伴對卷板機也有了一定的了解。
