卷板機的常用機型分類特點淺析

卷板機的機型結構分類眾多，常用機型如下：

機械對稱式三輥卷板機：結構簡單、重量輕、易于制造維修、投資少是機械對稱式三輥卷板機的優點。同時兩側輥可以作得很近,成形較準確,但剩余直邊大。不足之處是板材端部需借助其它設備進行預彎。 配預彎設備或不要求彎邊的各種卷板工作可考慮購買機械對稱式卷板機。

液壓對稱式三輥卷板機：卷板機三輥對稱式為其結構型式，傳動方式為液壓，借助其它設備進行預彎板材端部是它的缺點。

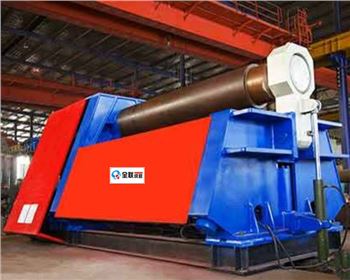

四輥卷板機的優點：功能全、效率和精度較高。與弧線下調卷板機和水平下調卷板機相比剩余直邊小,與對稱上調三輥卷板機相比具有預彎功能，精度高的優點。可用在重型工件卷制及自動化水平和技術水平較高的場合.

上輥萬能式三輥卷板機：高精度的端部預彎能夠自由設定直邊長度，上輥直接加壓預彎，能夠完成高精度的端部預彎、NC控制，高的生產效率卷制制品工藝參數NC化，操作簡單，效率大幅度提高。上輥呈鼓形狀，下輥的下部有托輥配合調節，邊續彎曲，比薄板到厚板這要廣泛的范圍內能夠卷制理想的制品。作業的安全兩下輥固定，上輥上下，左右移動，工件不隨工作輥移動， 作為者安全。整體結構，基礎簡單，移動方便設備采用整體式底盤，毋需地腳螺栓，基礎簡單，移動作為場所方便。不同的用途，相應的控制方法，根據用途，有以下控制方法：

ＴＮＣ(上ＮＣ):多品種，少量生產用；

Ｔ&ＢＮＣ(上，下ＮＣ)：少品種，大量生產用。豐富的彎曲形狀

具有卷制Ｏ型、Ｕ型、多段Ｒ、輔助錐筒裝置，可以卷制一定范圍的錐筒。

Ｏ型彎曲：后方彎曲方式　　

Ｕ型彎曲：前方彎曲方式

多段Ｒ彎曲：組合式方式 適用范圍與條件:中型與重型卷板機較理想的機型

船用對稱式三輥卷板機：結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞桿而獲得，為液壓傳動；兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩；在兩下輥下部設有多組托輥，以提高下輥的剛度，并可進行垂直調節；在上輥的上部設有剛性大梁，在大梁與上輥之間設有多組托輥，以提高上輥的剛度；適用于超寬圓弧形零件的卷制 f弧線下調卷板機 仿德國技術,操作方便,效率搞.全液壓驅動,技術含量搞.適用于精度高的筒體.
